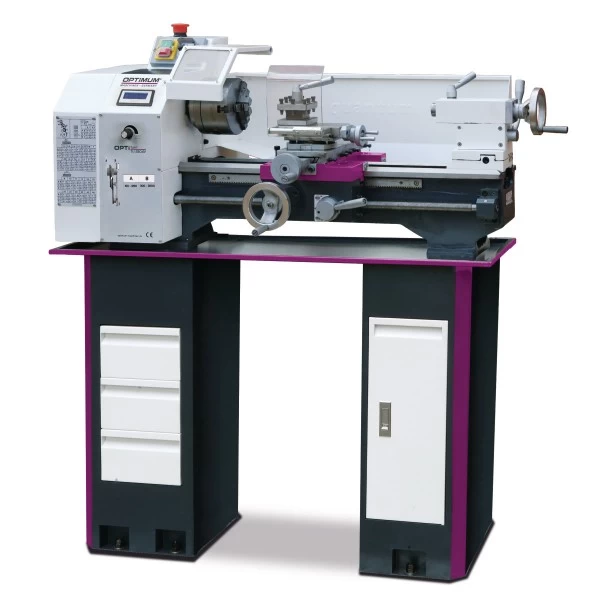

Optimum Drehmaschine OPTIturn TU 2304V, 3420325

Drehmaschine Optimum OPTIturn TU 2304V, Artikel-Nr.: 3420325

Drehmaschinen für den Heimwerker. TU 2304V mit elektronisch regelbarer Drehzahl

• Präzise Verarbeitung
• Massives Prismenbett aus Grauguss, mindestens sechs Monate abgelagert, induktiv gehärtet und präzisionsgeschliffen
• Gehärtete und geschliffene Z-Achsen Führungsbahn
• Perfekte Rundlaufgenauigkeit der Spindelnase besser als 0,009 mm
• Rollgewalzte Trapezspindeln
• Leitspindel in zwei Sinterlagern gelagert
• Alle Führungen durch Keilleisten nachstellbar
• Präzise gearbeiteter Schlitten
• Handräder mit einstellbarer Feinskalierung 0,04 / 0,01 mm
• Vierfach-Stahlhalter
• Rundlaufgenauigkeit – Drehfutter besser als 0,05 mm
• Leitspindel zum Gewindeschneiden oder automatischen Längsdrehen
• Rechts-/Linkslauf im Bedienfeld schaltbar
• Reitstock zum Kegeldrehen ± 5 mm verstellbar
• Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,02 mm
• Schnelle, einfache und werkzeuglose Verstellung mittels Klemmhebel
• Not-Halt-Schlagschalter
• Drehfutterschutz
• Drucklager
• Wechselzahnräder-Satz zum Gewindeschneiden
• Umfangreiches Zubehör
• Dreibacken-Drehfutter im Standardlieferumfang
• Wertbeständig

TU 2304V

• Drehzahlwechsel leicht einstellbar über Potentiometer
• Digitale Drehzahlanzeige
• EMV-Filterklasse C1

Lieferumfang:

• Dreibacken-Drehfutter Ø 100 mm, zentrisch spannend
• Feste Zentrierspitze MK 2 und MK 3
• Spritzwand
• Spänewanne
• Vierfach-Stahlhalter
• Wechselräder-Satz
• Bedienwerkzeug

Länge (Produkt) ca.: 965 mm
Breite/Tiefe (Produkt) ca.: 585 mm
Höhe (Produkt) ca.: 510 mm
Gewicht (Netto) ca.: 114 kg
Spitzenhöhe: 115 mm
Spitzenweite: 450 mm
Umlaufdurchmesser über Maschinenbett: 230 mm
Bettbreite: 135 mm
Steuerung der Drehzahlregelung: elektronisch regelbar
Anzahl der Drehzahlbereiche: 2
Drehzahlbereich: 150 – 2200 min¯¹
0,75: Leistung Antriebsmotor kW
Anschlussspannung: 230 V
Phase(n): 1 Ph
Stromart: AC
Netzfrequenz: 50 Hz
Norm: DIN EN 55011
EMV-Klasse: C1
Spindelaufnahme: zylindrisch Ø 72 mm
Spindelbohrung/Stangendurchlass Durchmesser: 20 mm
Spindelkonus: MK 3
Stahlhalter Aufnahmehöhe max.: 14 mm
Reitstockaufnahme: MK 2
Reitstock Pinolenhub: 70 mm
Steigung Metrisch: 0.4 3.5 mm/U
Anzahl der Steigungen Metrisch: 14
Steigung Zoll: 44 8 Gg/1″
Anzahl der Steigungen Zoll: 14
Verfahrweg X-Achse: 75 mm
Verfahrweg Z-Achse: 120 mm
