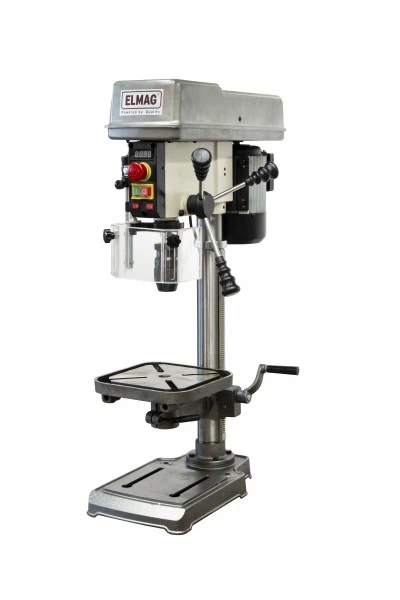

Elmag Keilriemen-Tischbohrmaschine KBM 16 T VARIO, 16026

Elmag Keilriemen-Tischbohrmaschine, Artikel-Nr.: 16026

Superschlanke Profi-Säulenbohrmaschine 550 W
Mit einem Pinolenabstand zum Bohrtisch von 360 mm ermöglicht die KBM 16 T Vario die Bearbeitung von hohen Werkstücken und fertig geschweißten Bauteilen. Spannnuten in der Grundplatte
erweitern den Spielraum für hohe Formteile.

So bohren Profis
1. Bohrerauswahl: Für Metalle: Metallbohrer aus Hochleistungs-Schnellschnittstahl (HSS) verwenden. Hartmetall oder Edelstahl: Metallbohrer mit Titanbeschichtung oder aus einer Kobaltlegierung.

2. Ankörnen: Bohrstelle durch Anreißen mit einer Reißnadel markieren. Einen gehärteten Körnerstift ansetzen und Bohrstelle mit einem kurzen Hammerschlag ankörnen – so kann der Bohrer nicht abrutschen. Bei HSS-Bohrern mit Kreuzanschliff kann das Ankörnen entfallen. Bei großen Bohrdurchmessern mit kleinerem Bohrer vorbohren.

3. Drehzahl: Zur Schonung des Bohrers, hartes Metall bei niedriger Drehzahl und mit geringem Druck bohren. Für weichere Metalle höhere Drehzahl verwenden. Vor dem Durchbruch Druck reduzieren.

4. Kühlen: Bohrer kühlen. Bei langen Bohrungen Bohrer mehr-fach anheben und Kühlflüssigkeit zuführen, ev. Bohrpausen einlegen.

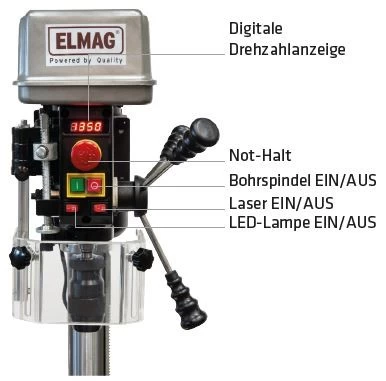

• Bedienhebel für Drehzahleinstellung
• Drehzahlverstellung mittels Variatorscheibe
• Teleskopbohrfutterschutz CE
• LED-Lampe im Bohrkopf integriert
• Rechtslauf

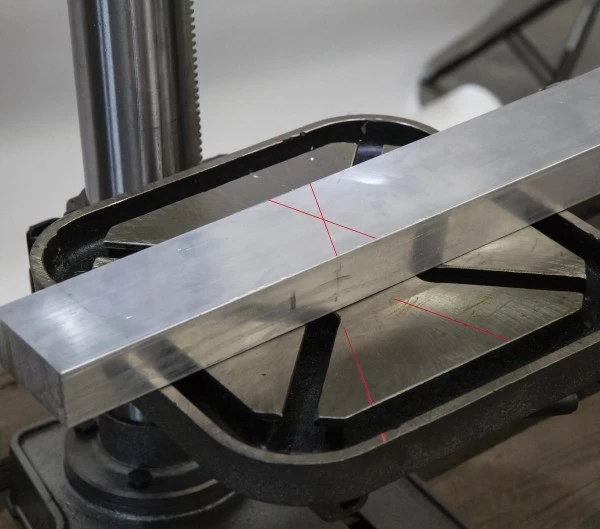

• Inkl. Laser-Bohranzeige
• Serienausstattung:
  – Schnellspannbohrfutter B 16, 1 – 16 mm
  – Kegeldorn MK 2 / B 16
  – Austreibkeil
  – Werkzeugsatz
  – Bedienungsanleitung / CE

Technische Daten
Bohrleistung in Stahl: 16 MMT
Bohrtisch drehbar: ± 180°
Bohrtisch schwenkbar: ± 45°
Bohrtischfläche: 243 x 243 MMT
Bohrtischhub: 275 MMT
Drehzahlbereich: 340 – 2.200 UpM
Drehzahlstufen: stufenlos
Gewicht: 42 KGM
Grundplattenfläche (lxb): 250 x 415 MMT
Höhe (gesamt): 910 MMT
Kubatur: 195x195x360 MMT
Motorleistung: 550 WTT
Netzanschluss: 230/50-60 V/Hz
Paketdiensfähig: NEIN
Pinolenabstand Tisch min./max.: 360 MMT
Pinolenhub: 90 MMT
Spindelaufnahme (Drehspindel): MK 2
Spindelausladung: 150 MMT
Säulen-Durchmesser: 60 MMT
T-Nuten, Breite: 14 MMT
Ursprungsland: CN
Zolltarifnummer: 84592900
